Configurare la cartografia per il collegamento con ArchiWeb e Cportal

Configurare la cartografia per il collegamento con ArchiWeb e Cportal

l collegamento tra i dati di Archiweb e le geometrie avviene tramite l’alias che viene dato a specifiche colonne.
Le operazioni seguenti possono essere fatte manualmente oppure automatizzate tramite il plugin Starchmaps presente nella toobar principale di Qgis.

Come installare il Plugin StarchMaps in Qgis

In QGis:
  1. Cliccare sulla voce di menu "Plugins"
  2. Cliccare sulla prima voce "Gestisci ed installa Plugin"
  3. Cliccare sulla voce "Installa da ZIP"
  4. Cliccare sul pulsante icona "Sfoglia" e selezionare il file StarchMap.zip
  5. Cliccare il pulsante "Installa PlugIn"
Una volta installato compare l'icona di StarchMap nella toolbar principale di Qgis (vedi immagine)



Le operazioni seguenti possono essere fatte manualmente oppure automatizzate tramite il plugin Starchmaps presente nella toobar principale di Qgis.

Configurare i livelli edifici

Tutti i livelli che contengono una colonna avente alias “Codice ecografico” verranno considerati dal sistema come livelli contenenti edifici ed il sistema recupererà il codice ecografico da tale colonna. In questo modo, cliccando su un elemento geometrico con una colonna “Codice ecografico”, il sistema sarà in grado, ad esempio, di restituire tutte le pratiche edilizie ad esso associate.
Per configurare i livelli per il collegamento con le pratiche edilizia di Archiweb procedere come segue:
  1. Nel pannello Layer di Qgis spuntare solo i livelli che contengono la colonna CodEco, ovvero quella contenete i codici ecografici
  2. Attivare il plugin cliccando sull'icona StarchMaps
  3. Selezionare il tab Configurazione per Archiweb
  4. Cliccare sul pulsante "Mostra layer selezionati". I livelli elencati sono quelli a cui verrà aggiunto l'alias "Codice Ecografico"che verranno configurati
  5. Cliccare sul pulsante "Imposta Codice Ecografico a livelli selezionati"



Configurare i livelli catastali

 I livelli che contengono tre colonne rispettivamente con alias “Foglio”, “Mappale” e “Sezione” verranno considerati dal sistema come livelli contenenti particelle e\o edifici catastali ed il sistema recupererà gli estremi catastali da tali colonne. In questo modo, cliccando su un elemento geometrico con tali colonne, il sistema sarà in grado, ad esempio, di restituire tutte le informazioni catastali.

Per configurare i livelli per il collegamento con i dati catastali di Archiweb procedere come segue:
  1. Nel pannello Layer di Qgis spuntare solo i livelli che contengono le colonne Fg, Map, Sez., ovvero i livelli Fabbricati e Particelle
  2. Attivare il plugin cliccando sull'icona StarchMaps
  3. Selezionare il tab Configurazione per Archiweb
  4. Nel pannello Configurazione Catasto, Cliccare sul pulsante "Mostra layer selezionati". I livelli elencati sono quelli a cui verranno aggiunti l'alias Foglio, Mappale e Sezione"
  5. Cliccare sul pulsante "Imposta alias Foglio e Mappale ai livelli selezionati"


Configurare i livelli dello strumento urbanistico

I livelli che contengono una colonna con alias “Codice zona“ verranno considerati dal sistema come livelli dello strumento urbanistico ed il sistema recupererà il codice della zona (es. Zona A1, Zona C, ecc) da tale colonna. È possibile indicare anche se una zona è un vincolo specificando una colonna con alias “Vincolo” che dovrà essere valorizzata con 1.
In questo modo, cliccando su un elemento geometrico con tali colonne, il sistema sarà in grado, ad esempio, di restituire tutte le informazioni relative a tale zona, prendendo le informazioni inserite in ArchiWeb.

Per configurare i livelli per il collegamento con le zone dello strumento urbanistico presente in Archiweb procedere come segue:
  1. Nel pannello Layer di Qgis spuntare solo i livelli appartenenti allo strumento urbanistico e che quindi contengono la colonna con l'informazione della zona
  2. Attivare il plugin cliccando sull'icona StarchMaps
  3. Selezionare il tab Configurazione per Archiweb
  4. Cliccare sul pulsante "Mostra layer selezionati". I livelli elencati sono quelli che verranno configurati per il collegamento con le zone di Archiweb

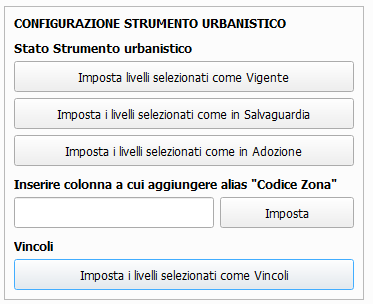

  5. Nel pannello Configurazione Strumento urbanistico sotto la voce "Stato Strumento Urbanistico" impostare lo stato dello strumento urbanistico a cui appartengono i livelli selezionati cliccando una delle 3 opzioni
  6. Inserire il nome della colonna contenente i valori della zona

  1. IMPOSTARE I VINCOLI
  2. Nel pannello livelli di Qgis lasciare selezionati solo i livelli che contengono i vincoli
  3. Tornare nel plugin StarchMaps e cliccare sul pulsante "Mostra layer selezionati"
  4. Cliccare sul pulsante "Imposta i livelli selezionati come Vincoli"

Configurazione mappa CDU

Per la predisposizione dei Certificati di Destinazione Urbanistica, dovendo sormontare il catasto con lo strumento Urbanistico, dovrà essere quindi creato un progetto QGIS ad hoc in cui verranno inseriti gli strati cartografici del catasto e delle zone urbanistiche. Seguendo quanto indicato qui sopra, quindi, gli strati catastali saranno quelli con le colonne “Sezione”, “Foglio”, “Mappale”, mentre le zone urbanistiche verranno ricercate tra i livelli con la colonna “Codice zona”. Se è presente la colonna “Vincolo”, tale zona verrà classificata come vincolo
